بارهای سازهای اساس مهندسی سازه هستند. بدون تعریف دقیق بارهایی که بر یک ساختمان یا سازه وارد میشوند، امکان طراحی ایمن وجود ندارد. اگر محاسبات بار اشتباه انجام شود، ایمنی ساختمان به خطر میافتد یا ابعاد اجزای سازهای ناکارآمد خواهند بود که منجر به هزینههای بالا و انتشار بیشتر CO₂ میشود. در فولادینو تلاش داریم چنین مفاهیم پایهای را با نگاهی آموزشی و کاربردی بررسی کنیم تا مخاطبان درک روشنتری از اصول طراحی سازه داشته باشند.
فهرست این مطلب
بار مرده (Dead Load | Self-weight)
بار مرده یکی از بنیادیترین مفاهیم در مهندسی سازه است و به وزن خود اجزای ساختمان اشاره دارد. این بار شامل عناصر سازهای مانند تیرها، ستونها و دالها و همچنین عناصر غیرسازهای مانند پنجرهها، دیوارهای داخلی، کفپوشها و عایقها میشود. اهمیت بار مرده در طراحی سازه از آن جهت است که همیشه وجود دارد و تغییر نمیکند؛ بنابراین مهندسان باید آن را با دقت محاسبه کنند تا سازه بتواند در برابر وزن خود پایدار بماند.
محاسبه بار مرده بر اساس چگالی مواد و ابعاد هندسی اجزا انجام میشود. برای مثال، بار سطحی دالها از ضرب چگالی ماده در ضخامت آن به دست میآید. در تیرها، بار خطی با ضرب چگالی در عرض و ارتفاع مقطع محاسبه میشود. ستونها نیز بار نقطهای دارند که از ضرب چگالی در ابعاد مقطع و طول ستون حاصل میشود. این محاسبات ساده به نظر میرسند، اما در عمل نیازمند دقت بالا هستند، زیرا کوچکترین خطا میتواند منجر به طراحی ناکارآمد یا حتی خطرناک شود.
- بار سطحی برای دالها: چگالی × ضخامت
- بار خطی برای تیرها: چگالی × عرض × ارتفاع مقطع
- بار نقطهای برای ستونها: چگالی × ابعاد مقطع × طول ستون
بار مرده بهعنوان پایهای برای محاسبه سایر بارها نیز عمل میکند. در ترکیب بارهای سازهای، بار مرده معمولاً با ضرایب ایمنی خاصی در نظر گرفته میشود تا سازه در برابر شرایط مختلف مقاوم باقی بماند. به همین دلیل، شناخت دقیق و محاسبه صحیح بار مرده برای هر پروژه عمرانی ضروری است.

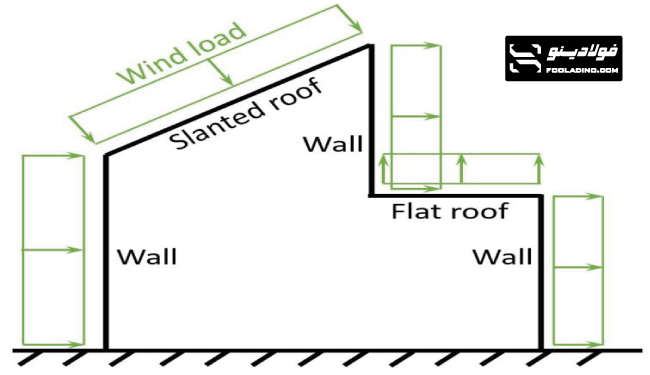

بار باد روی سقف (Wind Load on Roofs)
بار باد یکی از مهمترین بارهای متغیر در طراحی سازههاست و تأثیر قابلتوجهی بر عملکرد ساختمان دارد. این بار بهصورت نیرویی عمود بر سطح سقف وارد میشود و بسته به شرایط میتواند مثبت (فشار) یا منفی (مکش) باشد. در سقفهای تخت یا شیبدار، توزیع بار باد متفاوت است و مهندسان باید این تفاوتها را در طراحی لحاظ کنند.
استانداردهای بینالمللی مانند EN 1991-1-4 روشهای دقیق محاسبه بار باد را ارائه میدهند. این محاسبات به عواملی مانند ارتفاع ساختمان، هندسه سقف، موقعیت جغرافیایی و جهت وزش باد وابستهاند. برای مثال، در مناطق بادخیز یا ساختمانهای بلند، بار باد میتواند بسیار شدید باشد و طراحی سازه باید به گونهای انجام شود که این نیروها بهطور ایمن به فونداسیون منتقل شوند.
بار باد روی سقف نه تنها بر مقاومت سازه تأثیر میگذارد، بلکه بر انتخاب مصالح و جزئیات اجرایی نیز اثرگذار است. استفاده از اتصالات مقاوم، طراحی دقیق قابها و در نظر گرفتن مکش باد از جمله اقداماتی است که برای مقابله با این بار ضروری است. در نهایت، توجه به بار باد در طراحی سقفها تضمین میکند که ساختمان در برابر شرایط جوی سخت پایدار باقی بماند و ایمنی ساکنان حفظ شود.
- بار عمودی یا مکش روی سقفها
- وابسته به ارتفاع، هندسه و جهت باد
بار باد افقی روی نما (Horizontal Wind Loads on Facades)
باد بهعنوان یکی از مهمترین نیروهای محیطی، به صورت افقی بر دیوارها و نماهای ساختمان وارد میشود. این نیرو میتواند فشار قابلتوجهی ایجاد کند و اگر بهدرستی در طراحی سازه لحاظ نشود، خطر تغییر شکل یا حتی آسیب جدی به ساختمان وجود دارد. انتقال این بار به فونداسیون از طریق سیستمهای مقاوم سازهای انجام میشود؛ قابهای صلب، دیوارهای برشی و مهاربندیهای فلزی یا بتنی از جمله روشهای رایج برای مقابله با این نیرو هستند.
شدت بار باد افقی به عواملی مانند ارتفاع ساختمان، شکل هندسی نما، موقعیت جغرافیایی و شرایط اقلیمی وابسته است. ساختمانهای بلندتر یا آنهایی که در مناطق بادخیز قرار دارند، فشار بیشتری را تجربه میکنند. به همین دلیل، آییننامههای بینالمللی مانند EN 1991-1-4 دستورالعملهای دقیقی برای محاسبه و طراحی در برابر بار باد ارائه کردهاند.
- انتقال بار باد به فونداسیون از طریق قابهای صلب و دیوارهای برشی
- وابستگی شدت بار به ارتفاع، هندسه و شرایط اقلیمی
- اهمیت رعایت آییننامهها برای ایمنی سازه

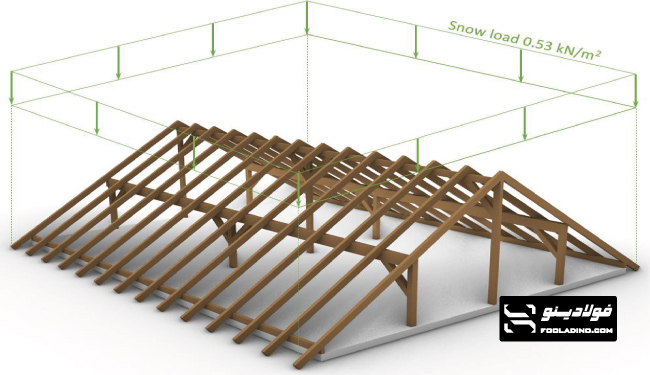

بار برف (Snow Load)
بار برف نیرویی است که از تجمع برف بر سطح سازهها ایجاد میشود و همیشه به صورت عمودی و رو به پایین عمل میکند. این بار در مناطق سردسیر اهمیت ویژهای دارد، زیرا وزن زیاد برف میتواند فشار قابلتوجهی بر سقفها وارد کند. در سقفهای شیبدار، بار برف بهطور متفاوت توزیع میشود و بخشهایی از نیرو به صورت افقی منتقل میگردد.
محاسبه بار برف طبق استاندارد EN 1991-1-3 انجام میشود و عواملی مانند ارتفاع منطقه، شرایط آبوهوایی و شکل سقف در آن دخیل هستند. طراحی صحیح در برابر بار برف نه تنها ایمنی سازه را تضمین میکند، بلکه از مشکلاتی مانند نشست سقف یا تخریب سازه جلوگیری مینماید.
- بار برف همیشه عمودی و رو به پایین است
- در سقفهای شیبدار بخشی از بار به صورت افقی توزیع میشود
- محاسبه طبق استاندارد EN 1991-1-3 انجام میشود
بار زنده (Live Load)
بار زنده به وزن افراد، مبلمان و تجهیزاتی اشاره دارد که در طول زمان تغییر مکان میدهند. برخلاف بار مرده که ثابت است، بار زنده متغیر بوده و بسته به نوع کاربری ساختمان متفاوت است. برای مثال، بار زنده در یک دفتر کار با بار زنده در یک تراس یا سالن ورزشی تفاوت چشمگیری دارد.
این بار معمولاً به صورت عمودی بر کفها و سقفها وارد میشود، اما در برخی شرایط میتواند به صورت افقی نیز عمل کند. مهندسان در طراحی سازه باید بار زنده را با ضرایب ایمنی مناسب در نظر بگیرند تا ساختمان در برابر تغییرات استفاده پایدار باقی بماند.
- بار زنده شامل افراد، مبلمان و تجهیزات متغیر است
- مقدار بار بسته به نوع کاربری فضا متفاوت است
- طراحی سازه باید ضرایب ایمنی مناسب را لحاظ کند
فشار خاک (Earth Pressure)
فشار جانبی خاک یکی از بارهای مهم در سازههای زیرزمینی است. این فشار به دیوارهای حائل، تونلها و ایستگاههای مترو وارد میشود و معمولاً به صورت افقی عمل میکند. شدت فشار خاک به عواملی مانند نوع خاک، میزان رطوبت و عمق سازه بستگی دارد.
مهندسان برای مقابله با این بار از دیوارهای حائل بتنی، سیستمهای زهکشی و طراحی دقیق فونداسیون استفاده میکنند. اگر فشار خاک بهدرستی محاسبه نشود، خطر تغییر شکل یا شکست دیوارهای زیرزمینی وجود دارد.
- فشار خاک معمولاً افقی است و بر سازههای زیرزمینی وارد میشود
- شدت فشار به نوع خاک و عمق سازه وابسته است
- طراحی دیوارهای حائل و زهکشی مناسب ضروری است
بار زلزله (Seismic Load)
بار زلزله نیرویی است که در اثر لرزش زمین به سازه وارد میشود و میتواند در جهات مختلف عمل کند. این بار یکی از پیچیدهترین بارها در طراحی سازه است، زیرا شدت و جهت آن قابل پیشبینی دقیق نیست. مهندسان برای طراحی لرزهای از آییننامههای ویژه و مدلسازیهای دینامیکی استفاده میکنند.
اهمیت بار زلزله در مناطق لرزهخیز دوچندان است. طراحی صحیح در برابر این بار میتواند جان هزاران نفر را نجات دهد و خسارتهای اقتصادی را کاهش دهد. استفاده از سیستمهای مقاوم مانند قابهای صلب، دیوارهای برشی و جداسازهای لرزهای از جمله راهکارهای مقابله با بار زلزله هستند.
- بار زلزله ناشی از لرزش زمین است
- شدت و جهت آن قابل پیشبینی دقیق نیست
- طراحی لرزهای با آییننامههای ویژه و سیستمهای مقاوم انجام میشود
سوالات متداول
۱. بار مرده چیست؟
بار مرده وزن خود اجزای سازه مانند تیر، ستون و دالهاست که همیشه ثابت است.
۲. بار زنده چه تفاوتی با بار مرده دارد؟
بار زنده شامل افراد، مبلمان و تجهیزات متغیر است، در حالی که بار مرده همیشگی و ثابت است.
۳. بار باد چگونه بر ساختمان اثر میگذارد؟
باد به صورت عمودی بر سقف و افقی بر نما وارد میشود و باید به فونداسیون منتقل شود.
۴. بار برف در طراحی سازه چگونه محاسبه میشود؟
بار برف طبق استاندارد EN 1991-1-3 محاسبه میشود و همیشه عمودی و رو به پایین عمل میکند.
۵. چرا بار زلزله اهمیت ویژهای دارد؟
بار زلزله ناشی از لرزش زمین است و طراحی لرزهای صحیح میتواند جان افراد را نجات دهد.
نتیجهگیری
شناخت انواع بارها در طراحی سازه ضروری است. هر سازه تحت تأثیر ترکیبی از بارهای مختلف قرار دارد و مهندسان باید با استفاده از ترکیب بارها و ضرایب ایمنی، طراحی دقیق و مطمئنی ارائه دهند. در فولادینو هدف ما از بررسی چنین موضوعاتی، افزایش آگاهی مخاطبان درباره اصول پایه مهندسی سازه است؛ بدون نگاه تجاری، صرفاً برای آموزش و ارتقای دانش.
